JS系列蛇形弹簧联轴器安装注意和使用说明

时间:18-09-26
 JS系列蛇形弹簧联轴器安装注意
     蛇形弹簧联轴器是一种结构先进的金属性联轴器,靠蛇形弹簧片来传递扭矩。其减振性能好,使用寿命长,载荷变动量大,起动安全;传动效率高,运行可靠。
蛇形弹簧联轴器虽具有如此多的特点和优点,但请使用单位注意蛇簧联轴器的安装。作为蛇形弹簧联轴器的生产厂家,我们提出在安装使用中应注意以下个方面。

1 安装精心找正,控制合理偏差
蛇形弹簧联轴器虽允许较大的安装偏差,但安装时,亦应在规定值内
(1)两瓣联轴器间的间隙与角向偏差的找正,安装时,每隔90°测量两瓣联轴器间的间隙,其******值与最小值之差不超过0.38mm.
(2)径向偏差找正。用直尺置于两瓣联轴器上,每隔90°测量一次,用赛尺检查,其径向偏差不超过0.38mm。

2 选用合适的润滑脂
注油点温度≥150℃,能抵抗离心力作用,具有分离稳定性、无杂质、不腐蚀碳钢和丁腈橡胶的锂基润滑脂较好。

3 填充足量润换脂
充分的润滑脂对联轴器工作十分重要,建议每年检查一次。用干油枪注入润滑脂,直到在孔中有过量润滑脂溢出为止。

JS系列蛇形弹簧联轴器使用说明

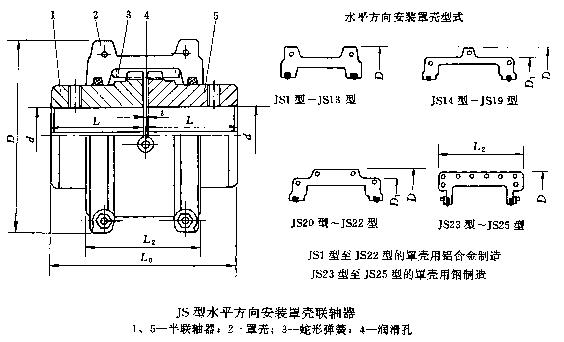

  JS系列蛇形弹簧联轴器有基本型,中、高速型,全卸式、半卸式,远传动式,带制动轮式,带制动盘式等。规格型号JS101-JS125系列,扭矩范围45-800000N.m,许用转速4500-540r/min,轴孔范围14-500mm。蛇形弹簧联轴器罩壳外径尺寸98-1270mm。但使用注意事项大同小异。如下:

1 装弹簧之前,应先用规定的润滑脂填满联轴器的齿槽,然后用木槌将弹簧敲打就位,注意:要将弹簧断开的一端都朝同一方向,以保障罩壳能合上。 两罩壳按标号在同一侧装配,并标根据标记的标号合拢,再拧紧螺栓,绝对不允许在两罩壳未合拢时拧紧螺栓,以免损坏罩壳。

2 打开罩壳,用圆钢或螺栓批先插入弹簧断开端,往上撬,然后在插入弹簧环形的端部,利用内侧的齿作为支点,一个个顺次沿径向将弹簧撬开。
